一、固体柜的概述：

固体绝缘全封闭环网单元（简称固体柜）是一种全密封的供电单元，带电部件及 开关全密封在一个环氧塑脂壳体内，壳体内无任何气体。整个开关装置不受外部环境影响，运行 可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再 密闭在一个金属外壳内构成的多路环网供电单元。
环网单元适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电^环网单元可安装在 工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器 的控制和保护。所以户内、户外型环网单元均可实现配电自动化。

二、固体柜的构成及原理：

1.固体绝缘环网柜的构成：

V单元（断路器单元）

C单元（负荷开关单元）

F单元（组合电器单元）

注：每个单元可以单独使用也可自由扩展，其结构分为仪表室，操作机构，一次部份。仪表室可配备微机保护装置（控制器），机构为专用的弹簧操作机构，一次部份采用APG自动凝胶工艺，将开关和灭弧室固封在环氧树脂中，并有专用接头和母线相连。

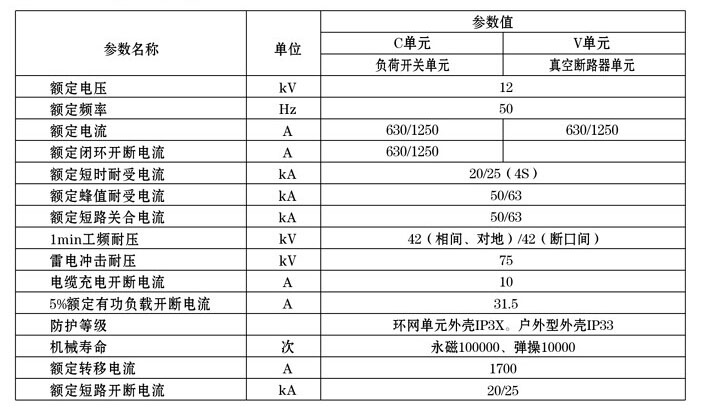

三、固体柜主要技术参数：

四、产品特点：
●环保材料：采用固体绝缘材料，符合环保要求，对环境和人身无任何污染和伤害；
●真空灭弧：采用的真空纵磁灭弧技术，可靠性高；
●直动式隔离接地开关：设计的直动式隔离开关，优化的电磁场结构，增加了运行的安全性；
●全密封、全绝缘电缆进出线：采用全密封、全绝缘式电缆头连接，安全可靠；
●模块化、可扩展：采用可扩展模块组合式配合的方式，紧凑尺寸、易于安装，安装简单、操作方便, 多种接线方案：根据用户需要，采用负荷开关或真空断路器保护等组合方案，满足多种进出线回 路的需要；
●断口可视：通过面板上的观察窗，可以看到隔离开关位置，充分保证人员及设备的安全；
●电动操作、FTU:采用专用的电压互感器取电，给操作机构和FTU提供电源和测量保护电压信号。并安装专用的蓄电池和充电模块保证操作电源和FTU的不间断供电， 机构方式：可采用永磁操作机构或弹簧操作机构，方便用户自由选择。 智能控制器：采用ALYB系列微机综合保护器，实现智能化控制；
●通讯接口：预留通讯接口可实现远程自动化控制监测；
●带负荷接地：接地方式可快速接地，满足带负荷接地要求；
●该产品结构简单，通用性强，多种模块相同结构、相同操作。
