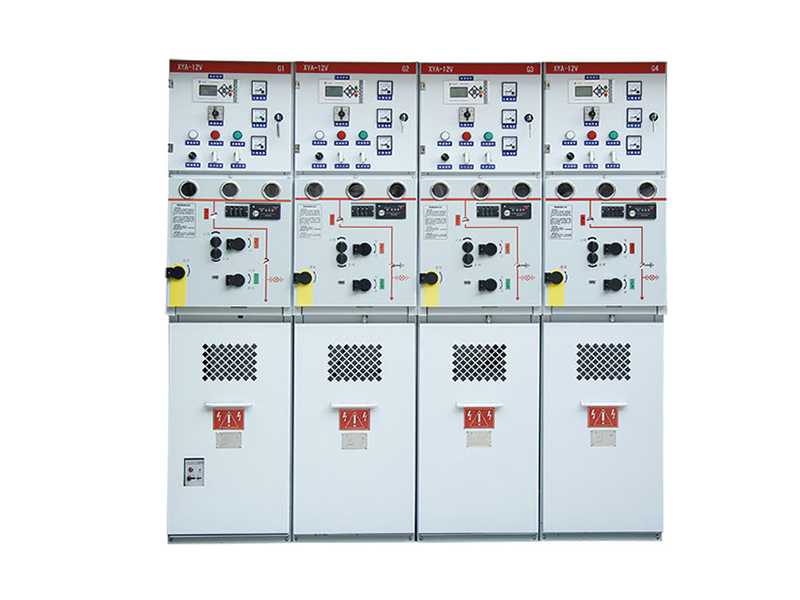

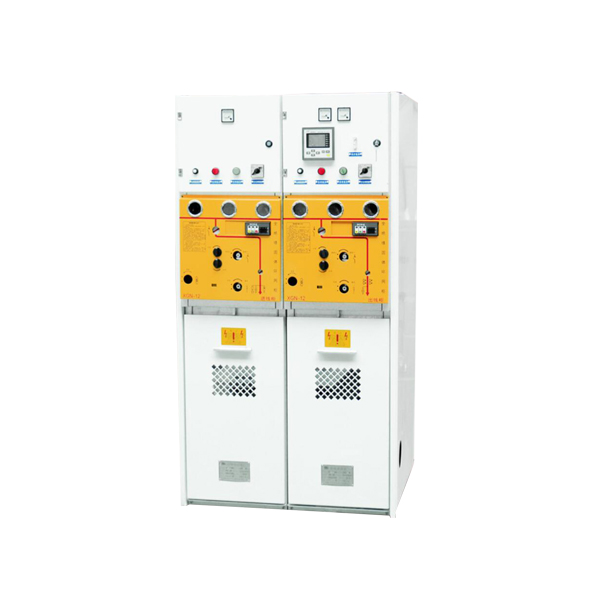

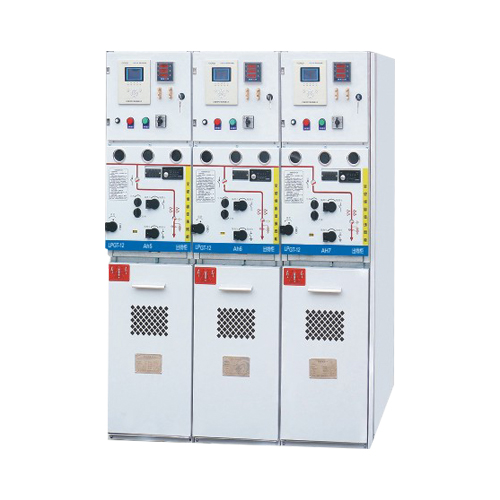

固体柜对"五防"联锁

发布时间:2020-03-20 13:38:00 来源:振航电气有限公司

固体柜对"五防"联锁及避免内部电弧故障的要求:

一、固体柜对“五防”和联锁要求:

1、应具有可靠的 “五防”功能,联锁装置应具有:防止误分、误合断路器(负荷开关) ;防止带负荷分、合隔离开关;防止带电分、合接地开关;防止带接地开关送电,防止误入带电间隔;

2、进出线柜应装有能反映进出线侧有无电压,并具有联锁信号输出功能的带电显示装置。当进、出线侧带电时,应有闭锁操作接地开关及电缆室门的装置。进线柜的带电显示装置应具有二次侧核相功能;

3、电缆室门与接地开关应具备机械闭锁。如配置电气联锁,应单独设置电源回路,且与其它回路独立;

4、负荷开关-熔断器组合电器的固体绝缘固体柜中,熔断器撞击器与负荷开关脱扣器之间的联动装置应在任一相撞击器动作时,负荷开关应可靠动作,三相同时动作时不应损坏脱扣器;

5、负荷开关-熔断器组合电器回路,如需要,负荷开关可加装分励脱扣装置(用于变压器过温跳闸);


6、负荷开关-熔断器组合电器的固体柜,其熔断器的安装位置设计应使其在因故障熔断、在负荷开关分断后便于更换熔断件;

7、采用断路器时,应具有电气防跳装置;

8、柜中如配置故障指示器,故障指示器应能指示故障性质和位置,如有需要应具有远方传输接点和远方复位控制接点,在未接到复位指令前故障指示器应保持故障指示状态;

二、对固体柜限制并避免内部电弧故障的要求:

1) 固体绝缘固体柜应通过内部燃弧试验,并在投标时出具相关试验报告。对三相浇注在一个绝缘件体内的开关元件还应做相间的内部燃弧试验;

2)固体绝缘固体柜的各隔室之间,应满足正常使用条件和限制隔室内部电弧影响的要求;并能防止因本身缺陷、异常或误操作导致的内部电弧伤及工作人员,能限制电弧的燃烧范围;

3)应采取防止人为造成内部故障的措施,还应考虑到由于柜内组件动作造成的故障引起隔.室内过压及压力释放装置喷出气体,可能对人员和其他正常运行设备的影响;

4)除二次设备室外,在断路器(负荷开关)室、母线室和电缆室均设有排气通道和泄压装置,当产生内部故障电弧时,泄压通道将被自动打开,释放内部压力,以人员和固体柜的安全;


注:

1、固体柜防护等级的要求:

固体绝缘固体柜外壳防护等级应达到IP4X或以上,柜内隔室间防护等级达到IP2X或以上。

2、固体柜对绝缘介质的要求:

1)高压元件间的绝缘方 式以固体绝缘介质为主。可触及的固体绝缘件外表面应涂覆半导体层或其它导电材料并接地;

2)固体绝缘件应能承受机械的、电的、 热的效应, 其设计还应考虑温度、 凝露、湿气、污秽等环境因素及老化的影响,以保证设备的安全运行;

3)固体绝缘件的制造,不应使得真空灭弧室性能降低或性能丧失(如果有灭弧室);


4)固体绝缘件表面应平整光滑,绝缘件不应有降低电气和机械性能的疏松、杂质、气泡、气孔和裂纹等缺陷;
