线路长(远)电压低怎么办? 设备无法启动

发布时间:2020-04-21 10:30:00 来源:振航电气科技有限公司

高压解决方案:

SVR线路自动调压稳压器

一、总则

1.SVR线路自动调压稳压器是一种通过跟踪线路电压变化,自动调节装置本体变比来保证输出电压稳定的装置。可以在±20%的范围内对输入电压进行自动调节,它特别适用于电压波动大的线路或压降大的线路,将这种馈线调压器串联安装在在6kV、10kV、35kV线路的中后部,在一定范围内对线路电压进行调整,保证用户的供电电压,减少线路的线损。此外,SVR馈线自动调压器也适用于主变不具备调压能力的变电站,将这种调压器安装在变电站变压器出线侧,保证出线侧母线电压。在全国农网、城网,油田,煤炭,化工,变电站等领域有广泛的应用。

二、 主要特点

(1) 整机装置容量大、损耗低、体积小、便于安装维护;

(2) 跟踪电压变化自动调整三相有载分接开关档位,动作可靠,电压调整精度高;

(3) 可以根据需要调整电压基准、动作延时、允许范围、次数限定,参数设置灵活、方便;

(4) 显示SVR有载分接开关档位动作次数、当前档位,具有最高档和最低档指示;

(5) 具有档位上限、下限保护,动作限时功能,有效的提高了产品的可靠性;

(6) 控制器具有过电压速降和欠电压保护功能,当线路处于过压、欠压状态时,控制器自动闭锁; 确保有载分接开关的安全操作

(7) 控制器采用工业级控制芯片,可靠性高,抗干扰能力强,可适应户外恶劣环境;

(8) 具有RS485通讯接口,可以通过无线通讯模块在距安装点30m以内查看、修改控制器的参数。

三、产品标准

1、生产设计标准

JB8749-1998     调压器通用技术要求

GB1094-2013     电力变压器

GB/T6451-2008   三相油浸式电力变压器技术参数和要求

GB/T17468—1998  电力变压器选用导则

GB10230—2007      有载分接开关

GB/T1058—1989     有载分接开关应用导则

DL/T572-2010       电力变压器运行规程

2、验收标准

FSVR线路自动调压稳压器安装点电压满足国标GB/T12325-2008供电电压偏差标准规定:35kV及以上供电电压正、负偏差的绝对值之和不超过额定电压的10%;20kV及以下三相供电电压允许偏差为额定电压的±7%;220V单相供电电压允许偏差为额定电压的+7%,-10%。

四、主要技术参数

1.环境条件

1.1海拔高度:≤2000m

1.2环境温度:-25℃~+45℃

1.3相对湿度:小于90%

1.4 防污秽能力: III级

1.5 安装倾斜度:< 2%

1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质,工作场所无火灾及爆炸危险,无剧烈震动。

注意:工作环境超出上述条件时,用户在订货时需特殊说明。

2. 技术参数

2.1 额定容量:2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA  10000kVA 等,特殊规格可定制。

2.2额定电压: 0.4KV、6kV、10kV、35kV

2.3频  率:50 Hz

2.4电压调节范围: -20%~+20%

2.5档  位:7-9档

2.6连接组别:Ya0

2.7、变压器油牌号:25#,45#

2.8冷却方式:ONAN

2.9绝缘水平:LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)

2.10 SVR线路自动调压稳压器采用全密封波纹油箱,有油温指示,压力释放阀;箱体内置单相电压,为控制器提供采样信号及工作电源;

3. 三相油浸式有载分接开关:

3.1 开关各触点电阻:与有载分接开关级数有关,<500μΩ

3.2 开关电动操作接换一次时间:10s

3.3 开关过渡电阻切换时间:15~24ms

3.4 开关在额定容量下触头的电气寿命:〉50000次

3.5 开关机械寿命: 〉500000次

3.6 切换过渡方式:单电阻或双电阻

4.调压控制器

4.1工作电源:AC/DC 110-450V

4.2额定频率:50Hz

4.3最大功耗:25W

4.4模拟输入:2路电压(0,250V)

4.5开关量输入:10路空接点输入

4.6开关量输出:2路(AC250V/380V l6A)

4.7测量精度: 电压(0.5%)

4.8抗干扰等级:符合IEC61000-4:1995等级?的要求

低压解决方案

一、概述 APPLICATION

      SBW、DBW系列单、三相全自动补偿式电力稳压器是适用于当外界的供电网络电压波动或负载变化而造成电压波动时,能自动保持输出电压稳定。本系列产品与其它型式的稳压器相比,具有容量大、效率高、无波形畸变、电压调节平稳等优点,适用负载广泛,能承受瞬时超载,可长期连续工作,手动/自动切换,设有过压保护、缺相、相序保护及机械故障自动保护,本机体积小,重量轻,使用安装方便,运行可靠等优点。(分数显、仪表指示两类)。

使用场合 USE SITUATION

广泛用于矿山、施工现场、隧道、邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工矿企业车间,部分供电及重要设备和配套。

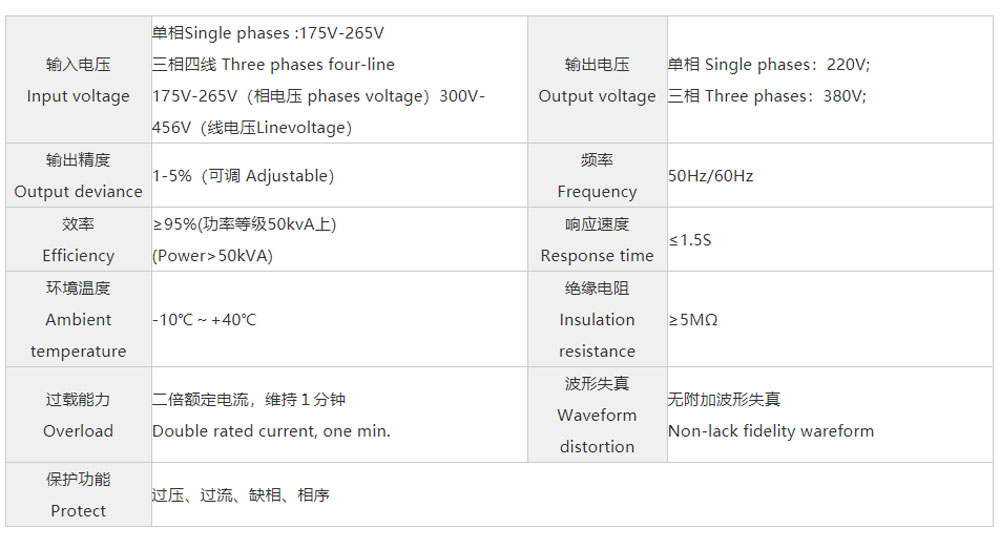

产品性能 SPECIFICATIONS
