DFW-10KV美式电缆分支箱
01/

DFW-10KV美式电缆分支箱

产品名称:DFW-10KV美式电缆分支箱
所属分类:环网箱/开闭所/电缆分支箱系列

产品简介:美式电缆分支箱概述:美式电缆分接箱,以其优良的性能,规范化的设计,优美的外观,广泛应用于电缆配电网系统中的电缆化工程设备,在各大工业园区,居民小区,城市人口密集区,商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点,具有宽度小、组合灵活、全绝缘、全密封等优点。按照额定电流一般可以分为600A 主回路和200A 支回路两种。600A 主回路采用旋入式螺栓固定连接;200A 分支回路采用拔插式连接且可以带负荷拔插。美式电缆分支箱型号及其含义:美式电缆分支箱正常使用条件:◆环境温度:气温不高于+40℃,气温不低于-30℃◆风速:相当34m/s( 不大于700Pa)◆湿度 …

美式电缆分支箱概述:

美式电缆分接箱,以其优良的性能,规范化的设计,优美的外观,广泛应用于电缆配电网系统中的电缆化工程设备,在各大工业园区,居民小区,城市人口密集区,商业中心以及高层建筑等各种场所得到普遍认同。

它以单向开门、横向多通母排为主要特点,具有宽度小、组合灵活、全绝缘、全密封等优点。按照额定电流一般可以分为600A 主回路和200A 支回路两种。

600A 主回路采用旋入式螺栓固定连接;200A 分支回路采用拔插式连接且可以带负荷拔插。

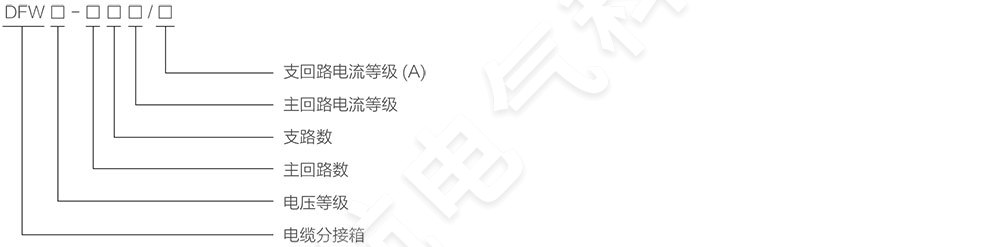

美式电缆分支箱型号及其含义:



美式电缆分支箱正常使用条件:

◆环境温度:气温不高于+40℃,气温不低于-30℃

◆风速:相当34m/s( 不大于700Pa)

◆湿度:日相对湿度平均值不大于95% ,月相对湿度平均值不大于95%

◆防震:水平加速度不大于0.4m/s ,垂直加速度不大于0.15m/s

◆安装地点倾斜度:不大于3°

◆安装环境:周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点无剧烈震动

订购本产品超出上述条件规定时,请与本公司协商。


美式电缆分支箱结构示例图

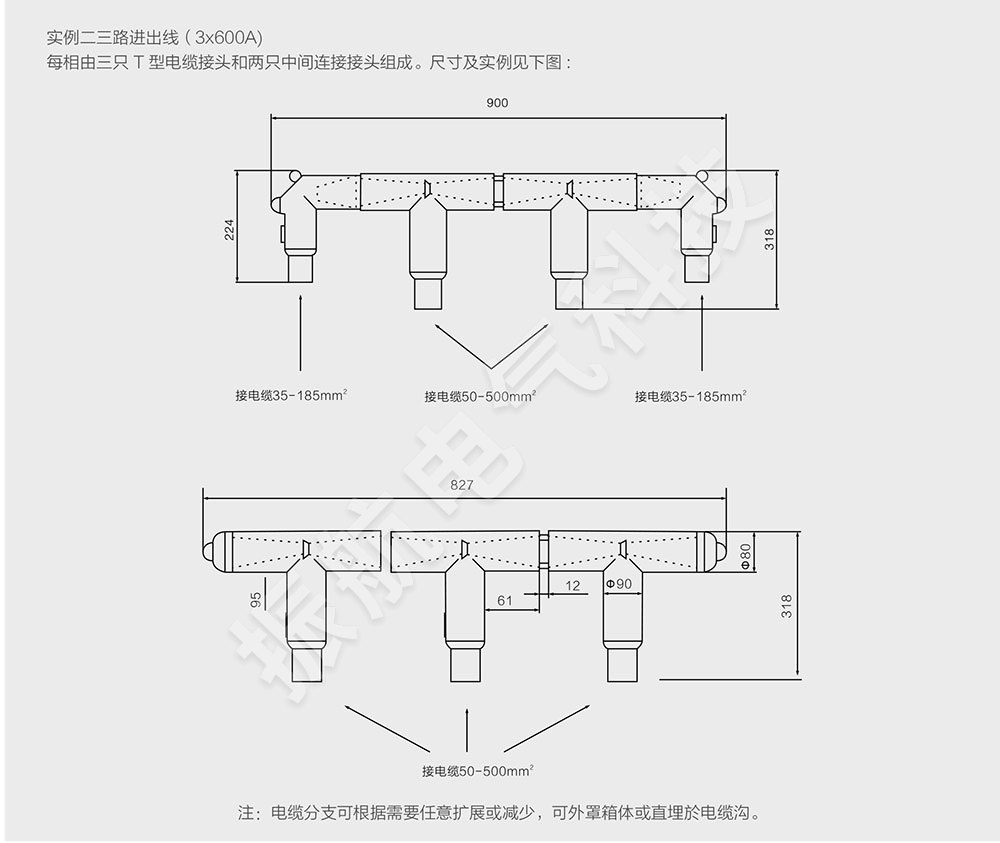

如果因场地所限, 不能放置电缆分接箱, 则可由电缆接头直接组合,构成多路电缆分支(不需要母排,连接方法见下例)放置在电缆

沟内或其他地点。实例一四路进出线(2x600A+2x200A)

每组由两只T - I I 型电缆接头,两只肘型接头和一只中间连接头组成= T - I I 型电缆接头2 0 0 A 侧接肘型电缆接头(另一侧接全绝缘氧化物避雷器)。尺寸实例见下图:



美式电缆分支箱主要技术参数:

1、箱体结构分立式和卧式,外壳采用2mm 不锈钢板经多重折边工艺弯制( 或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热、防凝露等性能),采用特别不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;

2、内部安装梁( 板) 为热镀锌工艺处理,保证二十年内不锈蚀;

3、箱体前后开门,便于用户操作和检修,门四周镶有高弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;

4、计量室全封闭带铅封装置;

5、箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级:IP54。

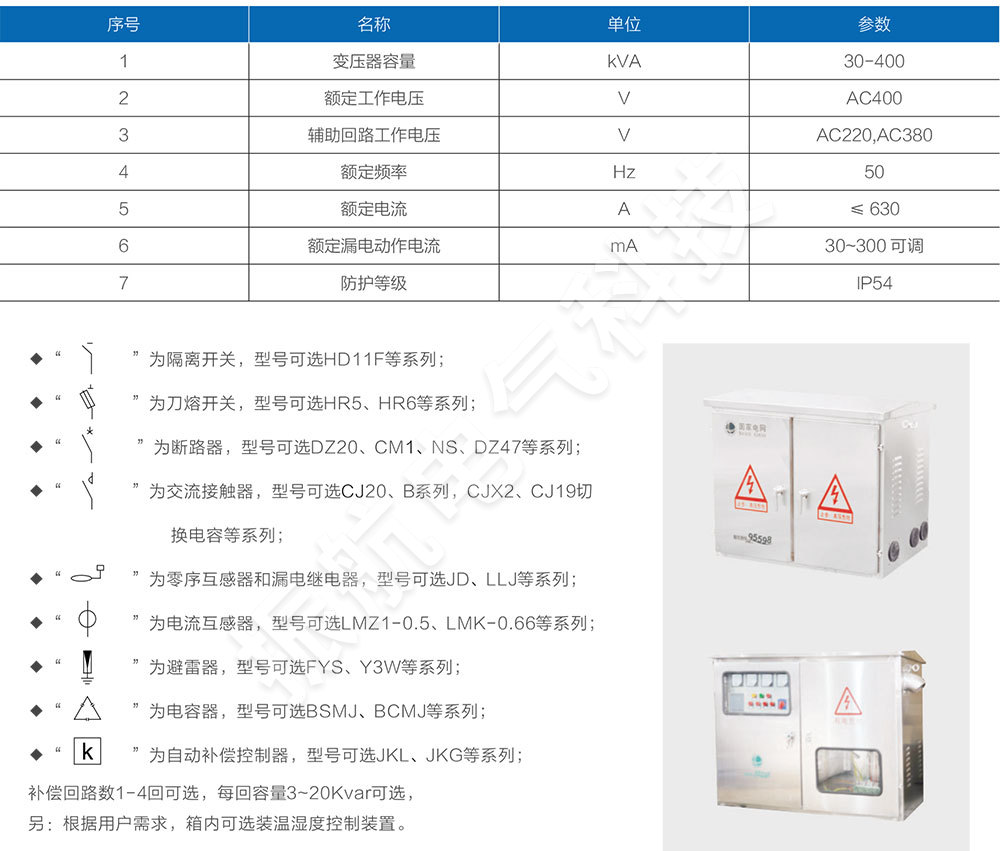

主要技术参数:

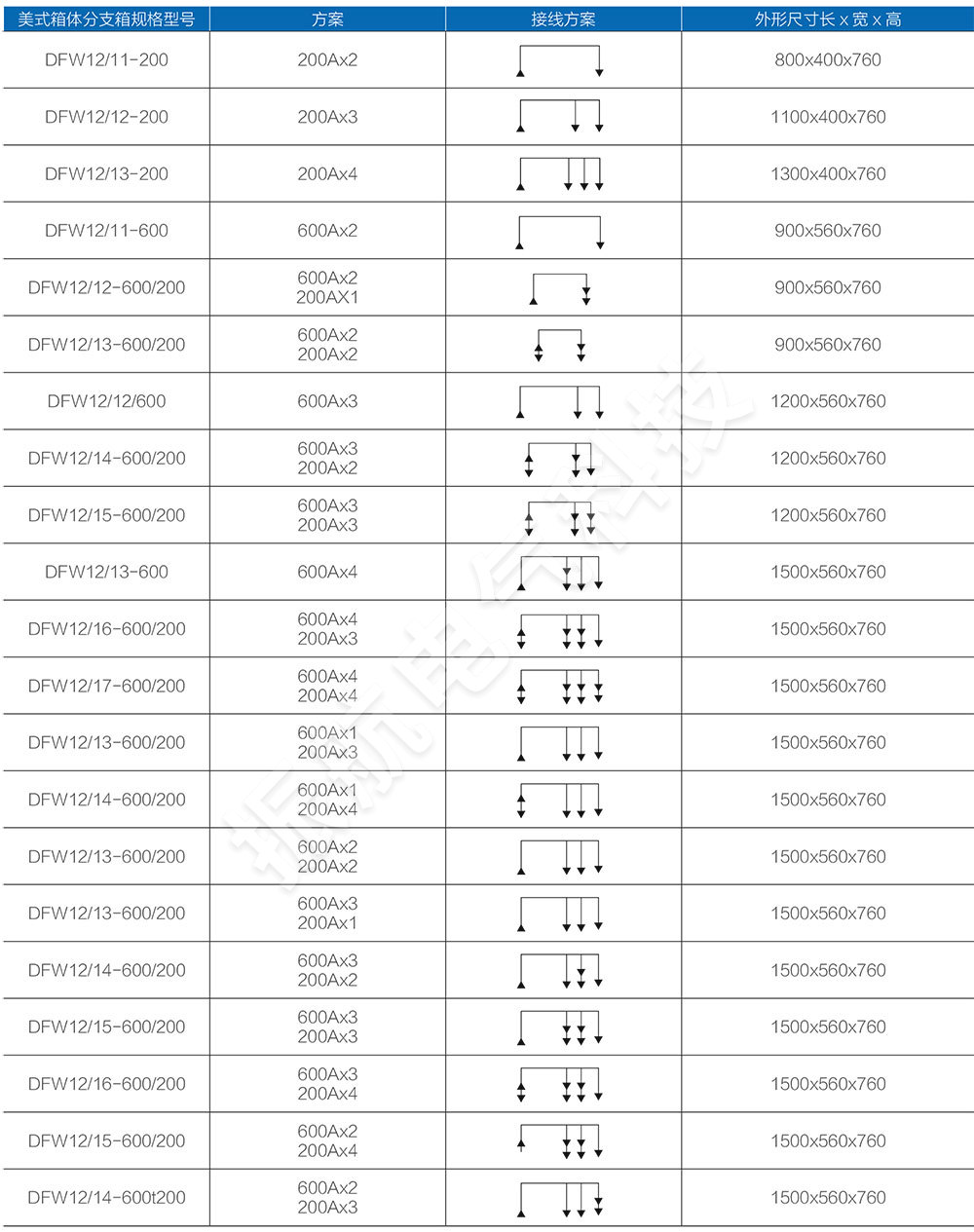

美式电缆分支箱订货信息(箱体配置方案):

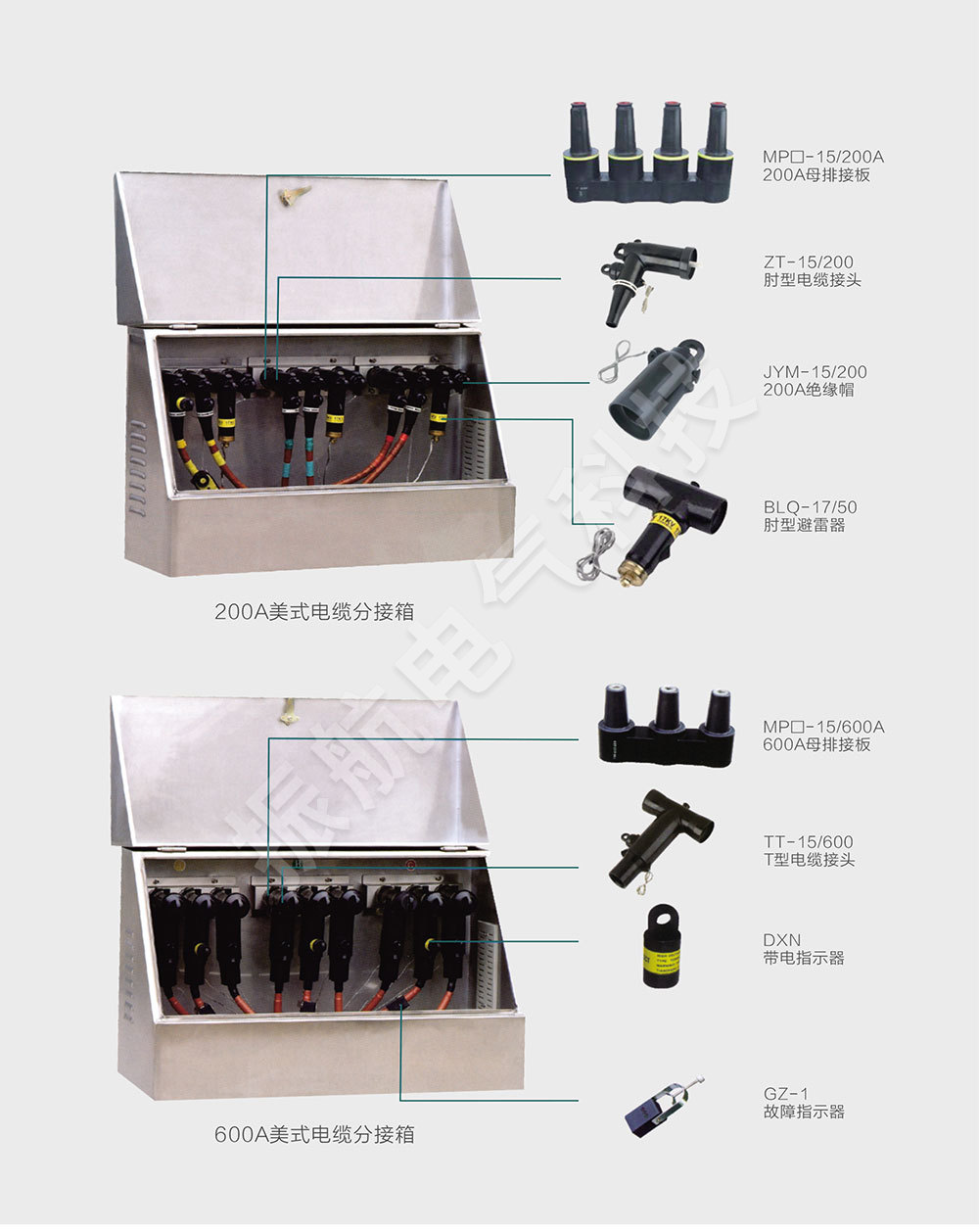

DFW 美式电缆分支箱示例图:
