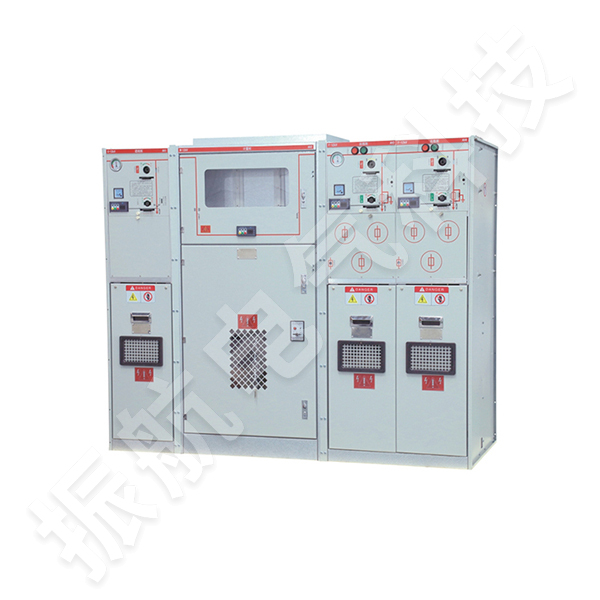

ZHSRM6-12/630A全绝缘充气柜
01/

ZHSRM6-12/630A全绝缘充气柜

产品名称:ZHSRM6-12/630A全绝缘充气柜
所属分类:固体柜/充气柜系列

产品简介:ZHSRM6-12/630A全绝缘充气柜是开关设备,主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器,整柜采用空气绝缘与六氟化硫气体隔室相结合,既紧凑又可扩充,适用于配电自动化。



ZHSRM6-12/630A全绝缘充气柜概述:


ZHSRM6-12/630A全绝缘充气柜是开关设备,主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器,整柜采用空气绝缘与六氟化硫气体隔室相结合,既紧凑又可扩充,适用于配电自动化。 充气柜具有结构紧凑、操作灵活、联锁可靠等特点,对各种不同的应用场合(特别是环境恶劣的场所)、不同的用户要求均能提供对应的技术方案。传感技术和保护继电器的采用,加上技术性能及轻便灵活的装配方案,可以满足用户不同的需求。充气柜适用于电力系统的小型二次变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场,特别适用于机场、地铁、铁路等对用电要求较高的场合。


ZHSRM6-12/630A全绝缘充气柜使用的环境条件:


a、周围空气温度:不高于40℃,(24h平均值不超过35℃),不低于-25℃;

b、海拔高度:不超过3000m(超过3000m时与生产厂家协调);

c、空气湿度:日相对湿度平均值不大于95%,月相对湿度平均值不大于90%;

d、在二次系统中感应的电磁干扰的幅度不超过1.6kv。


ZHSRM6-12/630A全绝缘充气柜产品特点:


a、柜体结构:充气隔室采用3~5MM厚不锈钢板,经数控机床加工后采用焊接机器人焊接而成,焊接变形少,气密性好,其余隔室采用冷轧钢板,经数控折弯后焊接而成,具有精度高、强度好的特点;各功能单元均为独立模块,组装方便。柜体各密封隔室设有独立的泄压通道,保障人身安全和设备运行。

b、适用标准:GB/11022-1999高压开关设备和控制设备标准的共同技术要求; GB/3906-1991 3~35kV交流金属封闭开关设备;

c、防护等级:充气隔离为IP67;低压柜体为IP4X。
