GKD矿用一般型低压开关柜
01/

GKD矿用一般型低压开关柜

产品名称:GKD矿用一般型低压开关柜
所属分类:矿用柜系列

产品简介:GKD矿用低压开关柜适用于各类矿井无爆炸危险的场所,供交流50赫兹660伏或380伏的供电系统的动力配电、电动机启动和127伏照明之用。也可作为牵引机车整流柜及井下变电所的直流电源柜等用途。本开关柜有检漏保护单元,特别适合井下使用。

产品用途

  GKD矿用低压开关柜适用于各类矿井无爆炸危险的场所,供交流50赫兹660伏或380伏的供电系统的动力配电、电动机启动和127伏照明之用。也可作为牵引机车整流柜及井下变电所的直流电源柜等用途。本开关柜有检漏保护单元,特别适合井下使用。


产品特点

1、外壳防护等级高:水平母线电流不超过630A为IP30,适合矿井使用。

2、绝缘水平高:主回路母排表面采用绝缘热缩套管封闭。

3、一次方案齐全:具有功率因数补偿柜、变频启动柜、软启动柜、牵引机车整流柜和微机监控高频开关直流电源柜等多种实用方案。

4、结构特点:开关柜基本结构系户内全封闭式,采用薄钢板弯边和型钢焊接成型,电缆可以从柜底电缆引入装置中进出,前后有门,前门上装有控制,操作、测量和指示的开关,按钮、表计和信号指示灯,后门供安装维修之用,柜内主母线置于开关柜上部,用高强度绝缘子固定。电器元件装于箱内开有长腰孔的角钢上,用螺栓紧固,可以左右上下任意调节安装方便灵活。开关柜门与柜体之间采用异形橡胶嵌条来到密封的要求,柜顶做成一定的斜度,具有防尘,防滴作用,柜前操作,柜前柜后检修,可单独使用或排列使用。


使用范围

1、海拔高度不超过2500米;

2、环境温度为-5℃~+40℃;

3、周围空气相对湿度不大于95%(在25℃时);

4、在没有火灾、爆炸、严重污秽、化学腐蚀和剧烈震动的场所;

5、允许有少量垂直滴水的地方;

6、允许在-30℃时储运。

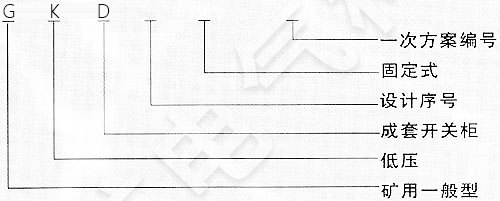

型号含义



主要技术参数

额定电压(V)380,660额定电流(A)5~630800~16002000~3150额定短路开断电流(KA)660V102020380V153050额定短时(1S)耐受电流(KA)153050额定峰值耐受电流3063105外壳防护等级IP54IP30IP30开关柜宽度(mm)80010001200
