GKGR矿用一般型软启动柜

产品名称:GKGR矿用一般型软启动柜
所属分类:矿用柜系列

产品简介:GKGR矿用一般型软启动柜(以下简称软起动装置)是采用新理念设计的高压电机软起动装置,主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。 产品广泛应用于额定电压3000—15000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是优良的高压电机起动及保护设备。

GKGR系列高压固态软起动装置(以下简称软起动装置/3-10KV矿用一般型软起动柜)是采用新理念设计的高压电机软起动装置,主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。

产品广泛应用于额定电压3000—15000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是优良的高压电机起动及保护设备。


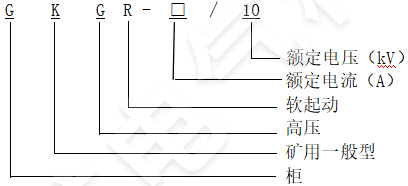

1.2 技术指标

基本参数

负载种类

三相高压鼠笼式异步电机、同步电机

交流电压

3000---15000VAC

工作频率

50HZ/60HZ±2HZ

相 序

GKGR允许在任何相序下工作(可通过参数设定)

主回路组成

(12SCRS、18SCRS、30SCRS视型号而定)

旁路接触器

具有直接起动容量的接触器

控制电源

AC220V±15%

瞬时过电压保护

dv/dt吸收网络

起动频次

1—6次(每小时)

环境条件

环境温度:-20°C -+50°C

相对湿度:5%----95%无凝露

海拔小于1500米(大于1500米需降容使用)

保护功能

缺相保护

在起动或运行过程中,断开主电源的任意相

运行过流保护

运行过流保护设定:20~500%Ie

相电流不平衡保护

相电流不平衡保护:0~100%

过载保护

过载保护级别:10A、10、15、20、25、30

欠载保护

欠载保护级别:0~99%

欠载保护动作时间:0~250S

起动超时

起动时间限制:0~120S

过压保护

主电源电压高于额定值的120%时,过压保护

欠压保护

主电源电压低于额定值的70%时,欠压保护

相序保护

允许在任何相序下工作(可通过参数设定)

接地保护

接地电流大于设定值时保护

通讯说明

通讯协议

Modbus RTU

通讯接口

RS485

网络连接

每台GKGR可与32台GKGR设备连网通讯

功 能

通过通讯接口可以观察运行状态、编程

操作界面

显 示

LCD(液晶)显示/触摸屏显示

语 言

中、英文

键 盘

触摸屏

仪表显示

主电源电压

显示三相主电源电压

三相电流

显示三相主回路电流

数据记录

故障记录

记录最近15次故障信息

起动次数记录

记录本装置的起动次数




1.4 设计结构

完整的GKGR系列软起动装置是一个标准的电机起动、保护装置,用来控制和保护高压交流电机。标准的GKGR产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求,     选择可控硅串联的数量不同。

可控硅保护部件:主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件:采用强触发脉冲电路,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。

真空开关部件:在起动完成后,三相真空旁路接触器自动吸合,电动机投入电网运行。

信号采集与保护部件:通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。

系统控制与显示部件: 32位ARM核微控制器执行中心控制、LCD液晶\触摸屏显示,可显示三相电压、电流,故障信息、运行状态等。


1.5 总体结构

GKGR系列总体结构精心考虑以适应各种要求的控制柜设计,保障适合于各种使用对象和工作环境。

结构:结构采用GB11022-1999-T高压开关设备和控制设备的共用技术要求,在柜体中应用密封处理,减少对机器内部的污染,布局合理。优良的数字触发系统将低压控制通过光纤连接到高压部分,便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见,高压部分和低压部分隔离开来。

区域: GKGR整体结构被划分为3个相互绝缘的部分。由高压可控硅模块、可控硅保护部件、真空开关部件等组成的高压回路;由光纤触发部件、信号采集与保护部件组成的可控硅触发及信号采集与系统保护单元;由系统控制与显示部件构成的系统控制和人机交互单元;3个单元之间相互绝缘,做到高、低压之间的可靠隔离。

电源电缆可以从机柜的顶部或底部位置进入,在柜体内留有足够的空间以便于接电源进线、电机电缆从机柜的底部位置进入允许适当地进行弯曲。

接地线:为保障GKGR的可靠运行,机柜中各个控制单元地线相连接至机柜的下部接地铜排上。

运输规定:机柜上开孔和弯角可以承受和支持整个机柜结构的上限重量。


1.6 工作原理

GKGR系列的控制核心是微处理器CPU。微处理器对SCR进行相角触发控制以降低加在电机上的电压,然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩,直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流,减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击,以延长设备的使用寿命,减少故障和停机检测时间。

当电机达到全速运行后,电机电流降到正常全速运行的电流值,GKGR系列软起动装置有一个旁路输出继电器,从而使旁路高压真空接触器闭合,使电机电流经旁路接触器,防止SCR导通所产生的压降引起的热损耗,提高了工作效率及可靠性。如图(1)所示。




1.7技术特点

免维护:可控硅是无触点的电子器件,不同于其他类型的产品需经常维护液体和部件等,把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。

安装使用简单:GKGR是一个完整的电机起动控制和保护系统,安装时只需连接电源线和电机线即可投入运行,在加高压运行前,允许使用低压对整个系统进行电气测试。

备份特性:装置内部装有可直接起动电机的真空接触器,如果GKGR出现故障,可利用真空接触器直接起动电机,以保证生产的连续性。

以高压晶闸管为主回路部件,并具有均压保护和过电压保护系统。

GKGR安装电磁闭锁装置,防止在带电情况下误入高压装置内。

优良的光纤传输技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离。

采用32位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。

中/英文液晶\触摸屏显示系统,操作界面人性化。

具有RS-485通讯接口,可与上位机或集中控制中心进行通信。

电路板均经过严格的老化实验。


1.8 组柜方案

产品规格及外形尺寸

电压等级

规格型号

额定电流(A)

宽(mm)

高(mm)

深(mm)

3000V

GKGR-400-3

100

1000

2300

1500

GKGR-630-3

150

GKGR-1600-3

400

1250

2300

1500

GKGR-2500-3

600

预定

6000V

GKGR-420-6

50

1000

2300

1500

GKGR-630-6

75

GKGR-1250-6

150

GKGR-1600-6

200

1250

2300

1500

GKGR-2500-6

300

GKGR-3300-6

400

GKGR-4150-6

500

预定

GKGR-5000-6

600

10000V

GKGR-420-10

30

1000

2300

1500

GKGR-630-10

45

GKGR-800-10

60

GKGR-1250-10

90

GKGR-1500-10

110

GKGR-1800-10

130

GKGR-2250-10

160

GKGR-2500-10

180

GKGR-2800-10

200

1250

2300

1500

GKGR-3500-10

250

GKGR-4000-10

280

GKGR-4500-10

320

GKGR-5500-10

400

GKGR-6000-10

430

GKGR-7000-10

500

预定

GKGR-8500-10

600

² 以上是典型产品型号,如果您所需型号不在此表中,请与厂方联系

² 注意:以上机柜尺寸仅供参考,需要精确尺寸请与厂方联系

² 网侧接触器为可选件,如需增加网侧接触器,请在订货时说明。
