概述

本系列产品是为了改善鼠笼式电动机的起动性能，利用技术而研制的软起动装置。采用了计算机仿真技术，使整个起动过程可预测、可控制、可调整；可按不同工况的要求选择恒流、爬坡、突跳三种不同的起动电流曲线；友好的人机界面，方便起动参数的设定、调整、查询；重复使用性好，起动性能不受环境温度影响；自动化程度高，操作方便，可实现软停止。

工作原理

在鼠笼式电动机的定子回路串入阻抗可以平滑改变的自励式磁控电抗器，通过闭环控制系统，自动调整自励控制绕组（无需加入外部大电流电源）中直流电流的大小，磁控电抗器的阻抗在预定的时间内由大到小自动无级减小，电动机端电压逐渐上升至全压，实现电动机软起动。

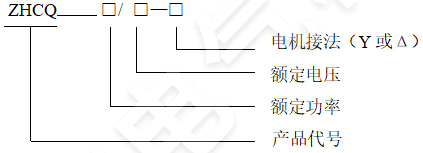

型号说明

主要技术参数

● 额定电压          6KV，10KV

● 额定功率          100—20000KW

● 限流范围          1.5Ie~4.5Ie可调

● 控制电源          220VAC

● 连续起动次数      1~3次

● 起动时间          5~120秒可调

● 防护等级          IP20，IP30

使用环境条件

● 温度：-30℃~+40℃；

● 空气相对湿度不超过90%；

● 海拔高度不超过1000m，超过时应提供海拔高度；

● 地面倾斜度不超过5°；

● 安装地点无腐蚀金属或破坏绝缘的气体。
