1概述

1.1用途

GKDR-□/1140（660/380）矿用一般型低压软起动柜（以下简称：软起动器）是一种集低压真空磁力起动器与全数字式晶闸管调压装置为一体的技术产品。该产品适用于交流 50Hz、额定电压1140（660、380）V的三相异步电动机。

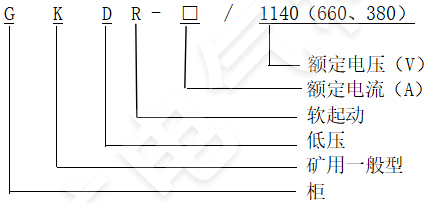

1.2产品型号

1.3基本参数

a)额定电压：1140（660、380）V

b)额定电流：500、400A、250A、160A、100A

c)额定频率：50Hz。

d)软起动器电流过载倍数：4 倍及以下可调。

e)操作频率：10 次/h。

f)冷却方式：空气对流冷却。

1.4产品型式

矿用一般型，标志： KY

金属非金属矿山矿用产品安全标志标识：KA

1.5使用环境要求

a)周围空气温度：-20℃ 〜 +40℃；

b)海拔髙度：不超过1000m；

c)周围空气相对湿度不大于95%(在+25℃时）；

d)在无摇动与冲击振动的地方；

e)在无瓦斯、煤尘爆炸危险的场所；

f)在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

g)允许在少量垂直滴水的地方；

h)应水平安装（倾斜度不超过15°)。

1.6 本产品引用的标准为 GB/T 12173-2008 和 Q/ZH3116D10-2023企业标准。

2技术特性

a）额定电压:1140（660、380）V

b）额定电流：630A、400A、250A、160A、100A

c）过载能力 500%，30S；120%过载，长期连续运行； d） 可调电流：1.5～5 倍；

e）制动控制方法：自由停车；

f）冷却方式：自然冷却；

g）软起动控制模式：限流模式
