KSG低压矿用照明变压器

产品名称:KSG低压矿用照明变压器
所属分类:变压器

产品简介:一、范围 本标准规定了对KSG 系列矿用干式变压器(以下简称干式变压器)的设计、制造、检验、包装、储运与储存之要求。 本标准适用于非煤矿井下有甲烷、煤尘等无爆炸危险环境使用的矿用一般型干式变压器。二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件版本。凡是不注日期的引用文件,其版本适用于本标准。GB/T12173-2008 矿用一般型电气设备GB3836.l-2010 爆炸性气体环境用电气设备 第1部分:通用要求GB3836.2-20 …

一、范围

    本标准规定了对KSG 系列矿用干式变压器(以下简称干式变压器)的设计、制造、检验、包装、储运与储存之要求。

    本标准适用于非煤矿井下有甲烷、煤尘等无爆炸危险环境使用的矿用一般型干式变压器。

二、规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件版本。凡是不注日期的引用文件,其版本适用于本标准。

GB/T12173-2008 矿用一般型电气设备

GB3836.l-2010 爆炸性气体环境用电气设备 第1部分:通用要求

GB3836.2-2010 爆炸性气体环境用电气设备 第2部分:隔爆型“d”GB1094.11-2007 《干式电力变压器》

GB/T10228-2015《干式电力变压器技术参数和要求》

JB/T3955-2006《矿用一般型电力变压器》

GB4208-2008《机壳防护等级》

GB1094.l-2013 电力变压器第 1 部分 总则

三、产品分类

1.产品型号含义

2.产品防护型式:矿用一般型

3.产品安全标志: KY

四、技术要求

1.额定性能参数见表1。

2.产品应符合企业标准的要求,按照规定的程序和国家指定的检验单位审批的图样和技术文件制造,产品应符合GB/12173-2008、GB3836.l—2010、GB3836.2—2010、GB1094.11-2007、GB/T10228-2015、JB/T3955-2006、GB4208-2008、GB1094.l—2013等国家标准、行业标准的要求。

3.使用条件

干式变压器在下列条件下应能正常工作:

a)海拔高度:不超过1000m;

b)环境温度:-20℃~+40℃

c)空气相对湿度不超过95%(+25℃时);

d)在无破坏绝缘的气体或蒸汽环境中 。

e)用于无甲烷煤尘爆炸性的环境中。

4.绝缘水平

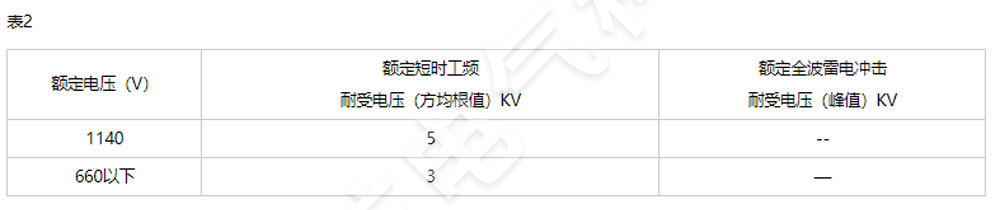

运行在海拔不超过1000m 处的变压器, 其绝缘水平按表2 的规定。

变压器在海拔1000~3000 米之间的地区运行,但在不超过1000 米的地点试验,其额定短时工频耐受电压值以表2 为基础,超过1000 米的高度以每500 米为一级增加6.25%。

当干式变压器已经全部耐受了表2 规定的绝缘试验,而在其后进行的重复试验时,则试验电压须降低到表2 规定值的85%。

5.分接及分接电压

一次绕组的分接电压按表3 的规定。

6.冷却方式及标志

干式变压器的绕组和防护外壳的冷却介质均为空气,其循环种类为自然循环,冷却方式的标志为AN。

7.温升限值

运行在海拔和环境温度符合GB1094.11第11条款的条件下,变压器的线圈和铁芯表面的温升不应超表4所列的限值。

8.温度监视 (可选装)

干式变压器壳体内器身上部须装设温度监视元件,在运行时,对于F 级绝缘由于外部原因引起温度超过125±5℃,能发出报警信号。

9.下安装支架

干式变压器壳体侧部有安装支架。

10.变压比应符合本企业标准中第4.1 条的规定,偏差应符合GB1094.1-2013 中第9 条规定。

11.防护外壳

干式变压器应有起保护作用的外壳,并能承受GB3836.1中表4规定的低冲击能量的冲击试验。外壳须采用钢材制造,外壳防护等级不低压IP30。

12.干式变压器的外壳防护性能应符合GB/T 12173-2008中4.2.3条款的规定。

13.扭转

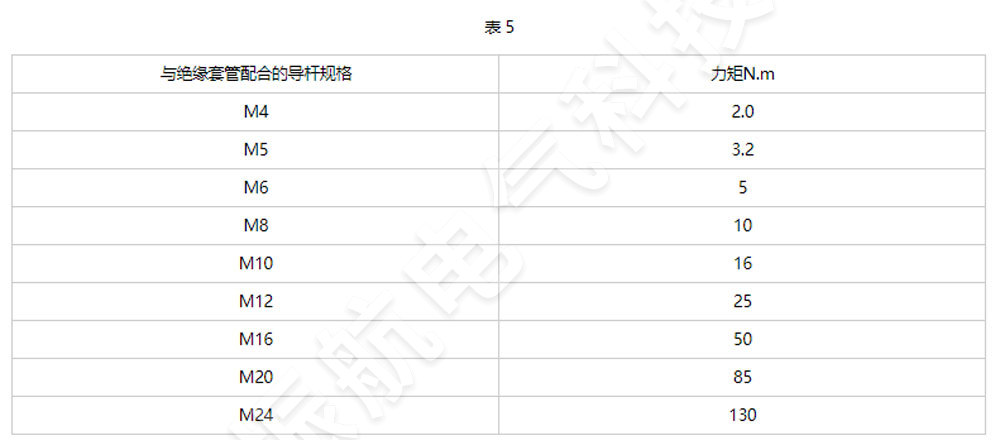

连接件在连接或拆卸时会受到扭矩作用,因此,导杆与绝缘套管配合时,所受的扭矩应符合表5 规定。

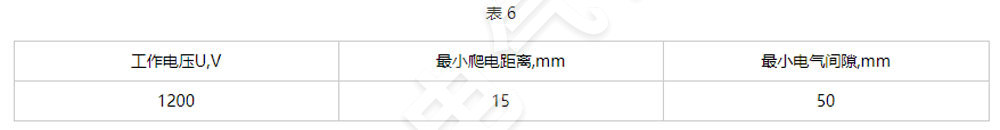

14.爬电距离电气间隙符合表6规定

15.电缆和导管引入装置 装配到电气设备上时,它们的结构和固定不应损害电气设备的防护特性。当选用引入装置时,必须符合GB4028中相关条款的规定,应适合电缆引入装置制造厂规定的全部电缆尺寸范围。

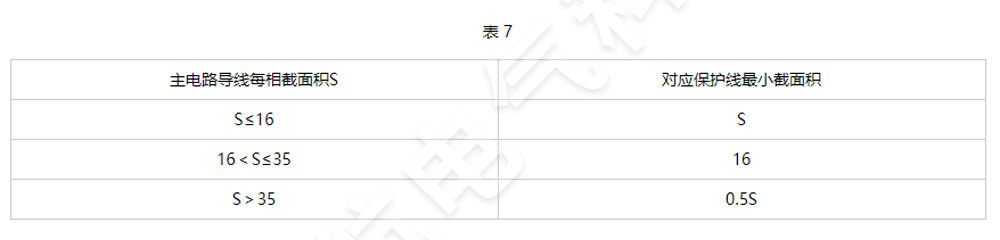

16.连接件应有有效的防腐措施,其结构应防止导线松动、扭转,且有效持久保持接触压力。

17.变压器的主分接电压、电压比、短路阻抗、负载损耗、空载损耗、空载电流应符合本企业标准中第4.1 条表1的规定。其误差值应符合GB1094.1-1996 中第9 条的规定,具体要求见表1的相应部分。

18.直流电阻不平衡,线直流电阻不平衡不大于5%。

19. 变压器应通过4倍额定频率、4倍额定电压30S 的感应耐压试验考核其纵绝缘,不应发生闪烙击穿现象。

20.交变湿热性能应符合GB/T 12173-2008中4.8条款的规定。

21.封顶表面温度应符合GB/T 12173-2008中4.2.4条款的规定。
