KS13油浸式矿用电力变压器

产品名称:KS13油浸式矿用电力变压器
所属分类:变压器

产品简介:一、产品特点 KS13系列矿用变压器,作为矿并的配电设备.该产品具有体积小,易下并,结构合理、损耗低.教热性能好等特点。 本系列产品采用取向高导磁性能硅钢片叠装而成,铁芯为芯式铁芯,全斜接缝迭积式铁芯,其铁芯柱为多级圆截面,保证低噪音低损耗油箱结构坚固,箱壁两侧焊有高、低压电缆接线盒,作为电缆接线之用,高压线圈须有额定电压士5 %的分接电压,利用分接开关变换电压变换电压时.必须先切断电源,然后去除箱壁上分接开关的风雨双进行变换电压变压器低压侧允许“Y”型接成693V 或“D”型接成400V 供电,在电缆接线盒内直接装次级端头引出六个瓷套供用户改接变压器吊装利用焊在箱壁的吊攀,变压器箱底均装 …

一、产品特点

     KS13系列矿用变压器,作为矿并的配电设备.该产品具有体积小,易下并,结构合理、损耗低.教热性能好等特点。

    本系列产品采用取向高导磁性能硅钢片叠装而成,铁芯为芯式铁芯,全斜接缝迭积式铁芯,其铁芯柱为多级圆截面,保证低噪音低损耗油箱结构坚固,箱壁两侧焊有高、低压电缆接线盒,作为电缆接线之用,高压线圈须有额定电压士5 %的分接电压,利用分接开关变换电压变换电压时.必须先切断电源,然后去除箱壁上分接开关的风雨双进行变换电压变压器低压侧允许“Y”型接成693V 或“D”型接成400V 供电,在电缆接线盒内直接装次级端头引出六个瓷套供用户改接变压器吊装利用焊在箱壁的吊攀,变压器箱底均装有拖撬,在拖撬上备有安装孔,可供矿并需要时加装矿车滚轮。

二、使用范围

适用于容量1250KVA及以下,电压为10KV及以下的油浸式矿用电力变压器。此类型矿用变压器是一般型油浸式变压器,并无防爆要求,主要作为矿井配电时的矿用照明或电力拖动的电源。凡本系列变压器经运输后,不需作吊心检查,即可装配有关拆卸的零部件,做验收试验项目。

三、遵循标准

本系列变压器所遵循的标准:

GB1094.1~2-1996、GB1094.3,5-2003 、GB/T6451-2008、GB12173-2008 。

四、使用环境和工作条件

1、高度不超过海拔1000m ,特别环境另作说明;

2、环境温度:

   封顶气温+40 ℃ ;

   封顶日平均气温+25 ℃ ;

   封顶年平均气温+20 ℃ ;

   户外最低气温-20 ℃ 。

3、周围空气相对湿对不大于95%《 +25 ℃ 时》 ;

4、安装在矿井下虽有煤尘、瓦斯.但无爆炸危险的场所;

5、电源电压的波形近似地正弦波;

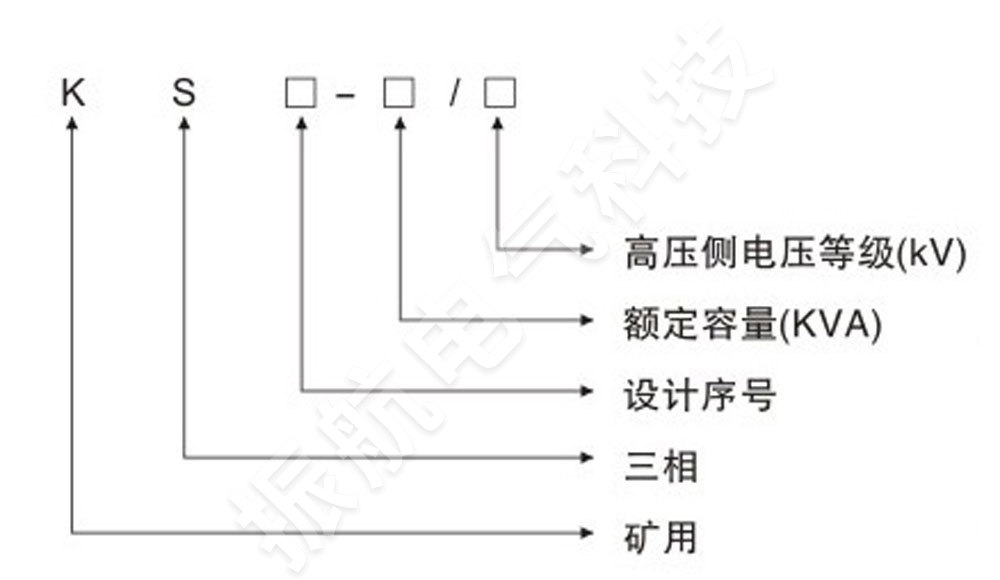

五、型号含义

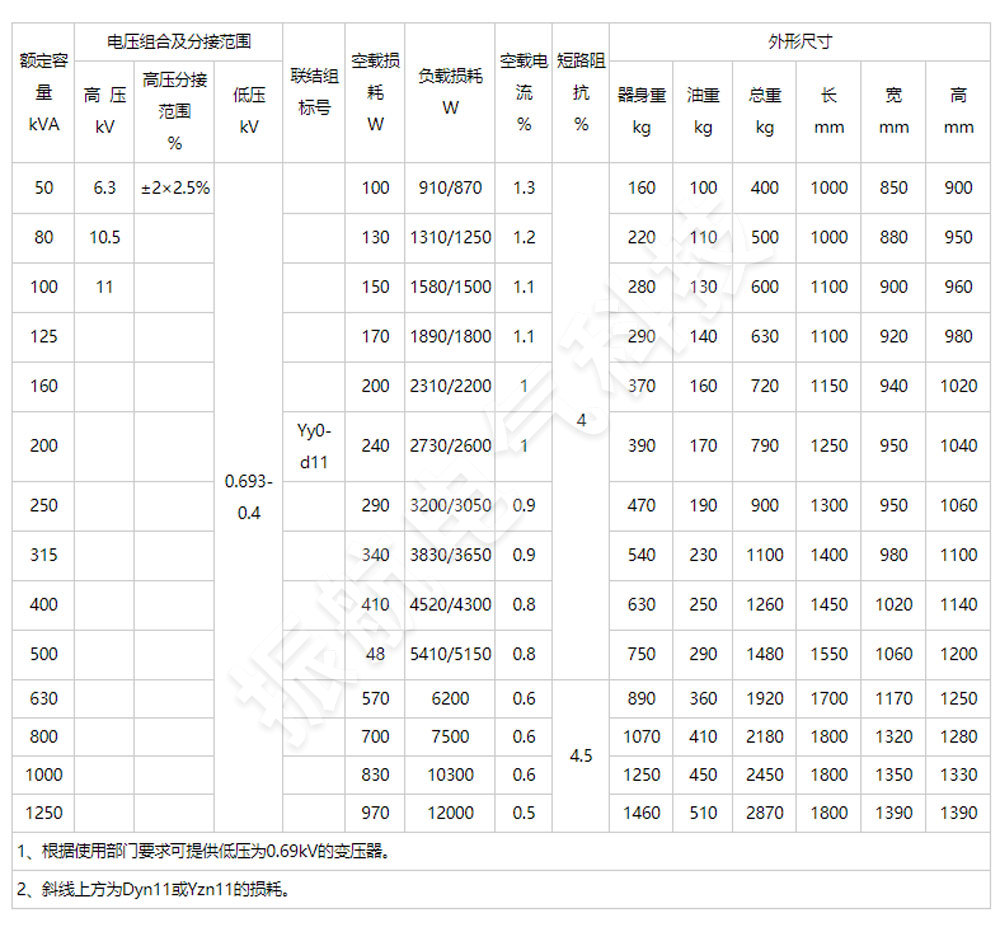

六、技术参数
