综述

进一步深化配电网标准化建设,推动配电设备向中高端迈进;国家电网有限公司设备部组织开展了《低压开关柜标准化设计方案》编制工作。标准化设计工作遵循“安全可靠、坚固耐用、标准统一- 、通用互换、合理分级、广泛适用”的原则，广泛吸纳各运行单位、制造企业的运行经验和设计成果，在充分调研和研讨的基础.上,统一标准、精简归类、试点、兼顾差异，以达到简化运维、提升效率的目标。

在标准化低压开关柜的方案设计方面，针对低压开关柜的结构方案、-次接口、二次接口、土建接口、主要元器件参数等进行了规范统一。在一次接口及土建接口部分，精简系统方案及配置要求，实现功能配置、柜体并柜的统一，满足互换性要求；对二次原理、二次接口、二次标识进行了规范，使现场人员在施工接线及运维操作中更安全、更高效;对主要元器件技术参数作了统一，实现功能性改进，并实现低压配电网智能化管理。

在标准化低压开关柜的试验检测方面，结合相关国家标准和要求，对标准化低压开关柜各项试验进行了、严格、细致的规范，统一了试验指标、试验方法及判定依据，进一步加强了对标准化低压开关柜生产工艺、组部件/原材料的质量控制，为设备安全可靠运行奠定良好基础。

型号定义

ZH-SLVA-低压成套开关柜设备综述

标准化低压成套开关设备

延续了本公司在低压成套领域的技术经验

遵循中国市场需求及客户使用习惯，量身打造

适用于配电保护保护及无功补偿等应用场合

外形统一、尺寸统一、便于安装

固定分隔柜

固定分隔式结构，结构简单可靠

固定式接线，电气连接质量更高

操作简单，互换性强

模块化结果

易于选型配置

简化加工、装配等生产过程

减少维护成本

精简一次插件数量、优化装配效率

抽屉柜

避免配电母排磨损，减少维护成木

精简一次插件数量，优化装配效率

无需断电、系统升级简便

电容柜

遵循国内客户使用习惯量身打造

经过严苛实验验址

充分考虑电容等元件对通风散热的需求

ZH-SLVA-低压成套开关柜设备综述

高可靠品质

ZH-SLVA-低压成套系统，依托其的设计理念严苛的实验验证以及在低压电气制造领域的经验保证产品高水准的可靠性与安全性。

SLVA-低压成套开关设备提供的基本保证

符合GB7251.1/12/Q/GDW12127-202等国家标准

采用标准元件，保证系统的运行状态

优良的分隔形式，充分保证人身设备的安全

母线和功能单元隔离

功能单元之间互相隔离

出线端子与功能单元之间隔离

严苛的试验验证

温升限

<>防止因误脱扣影响正常运行

<>防止烧伤维护人员

短时耐受强度

<>电弧控制在开关柜内部

<>接触外壳时没有触电的危险

电气间隙与爬电距离

<>电弧控制在开关柜内部

<>接触外壳时没有触电的危险

防护等级

<>防止人员接触到危险部位

<>防止受到外部物体的影响

介电性能

<>防止绝缘体早老化

<>防止接触外壳时的触电危险

保护电路有效性

<>人员接触到开关柜金属部件时的安全

机械操作

<>验证机械操作机构的寿命

其它验证试验

<>材料和部件的强度

<>电击防护/保护电路完整性

<>开关器件和元件的组合

<>内部电路和连接

ZH-SLVA-低压成套开关柜设备综述

高安装密度

设计使得ZH-SLVA的单柜安装密度更高，有效减少项目中的柜体数量，优化投资成本，减小占地面积。

技术性能及方案介绍

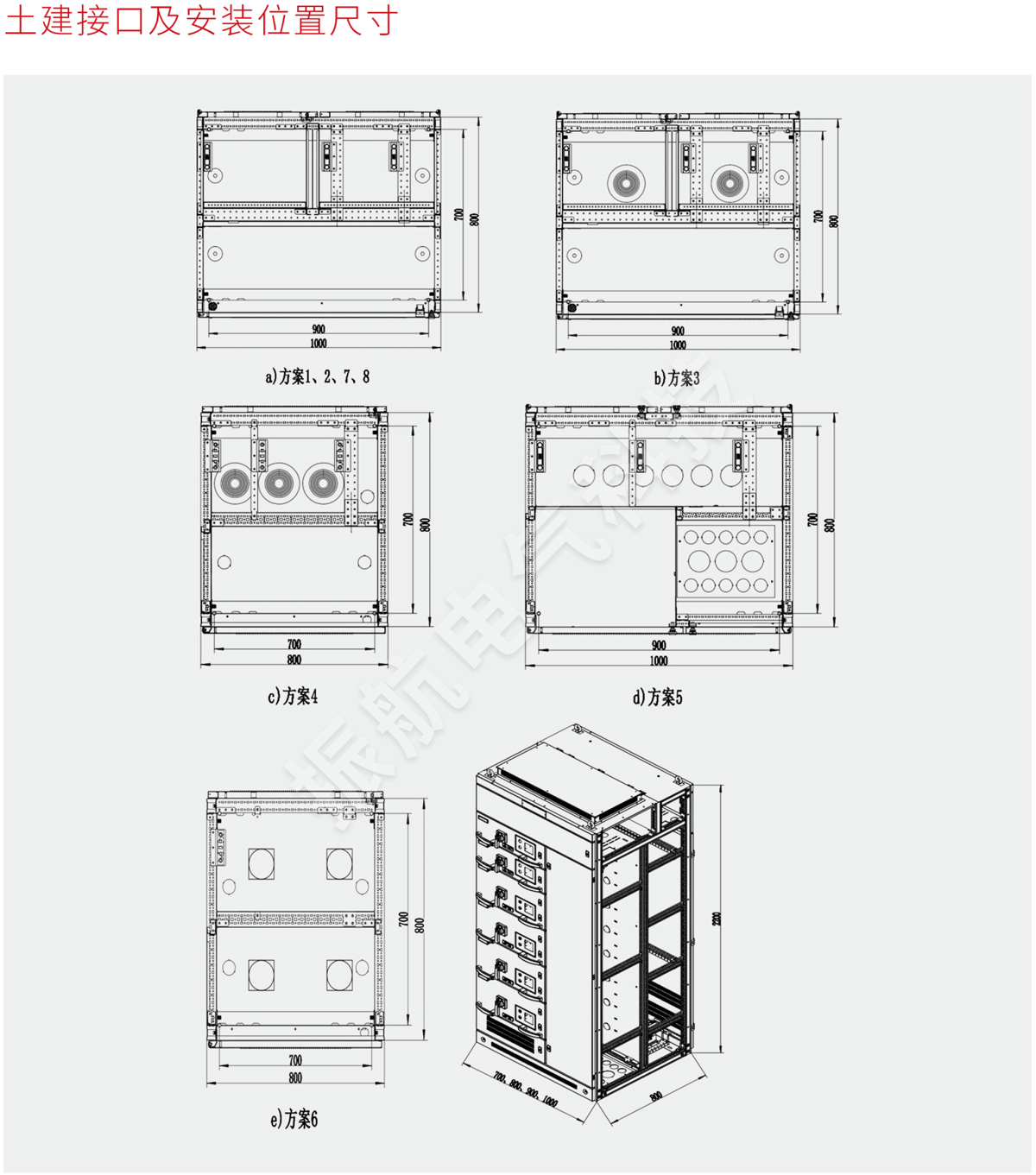

尺寸和安装

现场准备

◆ZH-SLVA-低压成套开关设备安装现场必须干净，地面必须平坦并且水平偏差不超过2mm/m(参图1)。

◆至少保留1200mm的可用空间(参见图1)以便开启柜门和操作员检修。

◆ZH-SLVA-低压成套开关设备柜前面至少保留1200mm的可用空间(参见图1)，以便开启柜门、维护或使用提升设备(适用时)。

◆预留空间以便以后扩展.

◆ZH-SLVA-低压成套开关设备顶部至少保留600mm的可用空间

◆通过底部连接

电缆布线的两种选择:

◆通过设备底部的槽。深度必须至少为600mm，才能保证电缆的小弯曲半径

◆或通过活地板下方。在该消况下，必须在地板中钻孔以便进行电缆布线。
