概述

国网标准化一二次融合环网箱是公司采用国外专业技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，开发、生产的具有专业水准的充气式户外环网柜。

国网标准化一二次融合环网箱采用SF6全密封全绝缘环网开关设备，该开关设备具有模块化、可扩展、全绝缘、全密封、安全可靠、 免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。

国网标准化一二次融合环网箱标准电压等级12kV、24kV, 可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

工作条件

◆ 环境温度:温度+50°C,低温度-40°C，日平均温度不超过35°C;

◆ 相对湿度:日平均值不超过95%，月平均值不超过90%;

◆ 风速:不超过35m/s;

◆ 污秽等级: I级;

◆ 地震烈度: 8度;

◆ 地面倾斜度:不大于3度;

◆ 安装地点:安装在没有灾,爆炸或剧烈震动通风良好、无腐蚀性气体的场所。

条件

◆ 当设备安装在海拔高度为1000米以上时，需特别注明，以便公司在制造时对SF6压力进行调整。

◆ 如果涉及恶劣条件，请务必向公司咨询。

产品特点

◆ 高安全性

的带电部分封闭在SF6气箱中，实现全密封全绝缘;

具备满足五防要求的机械连锁，杜绝误操作的出现;

进出线电缆采用全绝缘全密封可触摸连接方式，保证人身安全;

箱体装设气压监测装置，实现运行期内气压的实时监测;

气箱后下方设有防爆泄压装置,通过权威机构的内燃弧试验。

◆ 方案灵活

进出线方式灵活，可实现左、右及下进(出)线;

组合方式灵活，单元之间可实现任意组合，无限制扩展;

采用内置式母线扩展方式，满足使用性、经济性及美观要求;

设计方案灵活，可满足用户现场的要求。

◆ 结构紧凑合理

单元模块尺寸一致(计量模块除外)，紧凑的尺寸同时又不影响施工的方便性。

◆ 经济性

免维护;占地小，性价比高;使用寿命超过30年。

◆ 应用广泛

气箱部分不锈钢板经机器人全自动TIG密封焊接,防护等级达到IP67,可安装在潮湿、多沙尘、盐污、矿山及任何空气污秽的场所而不必采取特别的预防措施。

◆ 智能化

可配套提供电动操作装置、配电自动化终端设备，实现具备"四遥"功能的智能开关设备，满足智能电网对该类设备的要求。

产品引用标准

GB 1984-2003         高压交流断路器

GB 1985-2005         高压交流隔离开关和接地开关

GB 3804-2004         3.6kV-40.5kV高压交流负荷开关(IEC60265)

GB 16926-2009       交流高压负荷开关熔断器组合电器(IEC 60420)

GB 3906-2006         306kV-40.5kV交流金属封闭开关设备和控制设备(IEC 62271)

GB/T11022-2011     高压开关设备和控制设备标准的共用技术要求(IEC 60694)

GB/T11023              高压开关设备六氟化硫气体密封试验方法

GB 4208-2008         外壳防护等级(IEC 60529)

DL/T404                  3.6kV~40.5kV交流金属封闭开关设备和控制设备

DL/T 728-2000        气体绝缘金属封闭开关设备订货技术导则

Q/CSG 10012          中国南方电网城市配电网技术导则

国家电网公司物资采购标准-12kV. 24kV 环网柜通用技术规范产品引用标准

主要技术参数

主要配件

◆ 箱体

外壳体按照户外型结构设计，箱体材料可根据客户需求选用不锈钢板、SMC或GRC,表面喷塑处理，具有足够的机械强度;

箱体表面无紧固件可供拆卸，防盗性好,顶盖为带空气夹层式双层结构，并带有通风口，自然对流通风，隔热、散热良好;

防雨式门锁，箱门开启时有限位拉钩使门便于固定，箱体设有电缆进出线口的密封式底板，防止小动物和潮气进入箱体;

箱体外观及颜色可根据用户需要定制，外形美观，与周围环境相协调。

◆ 开关单元

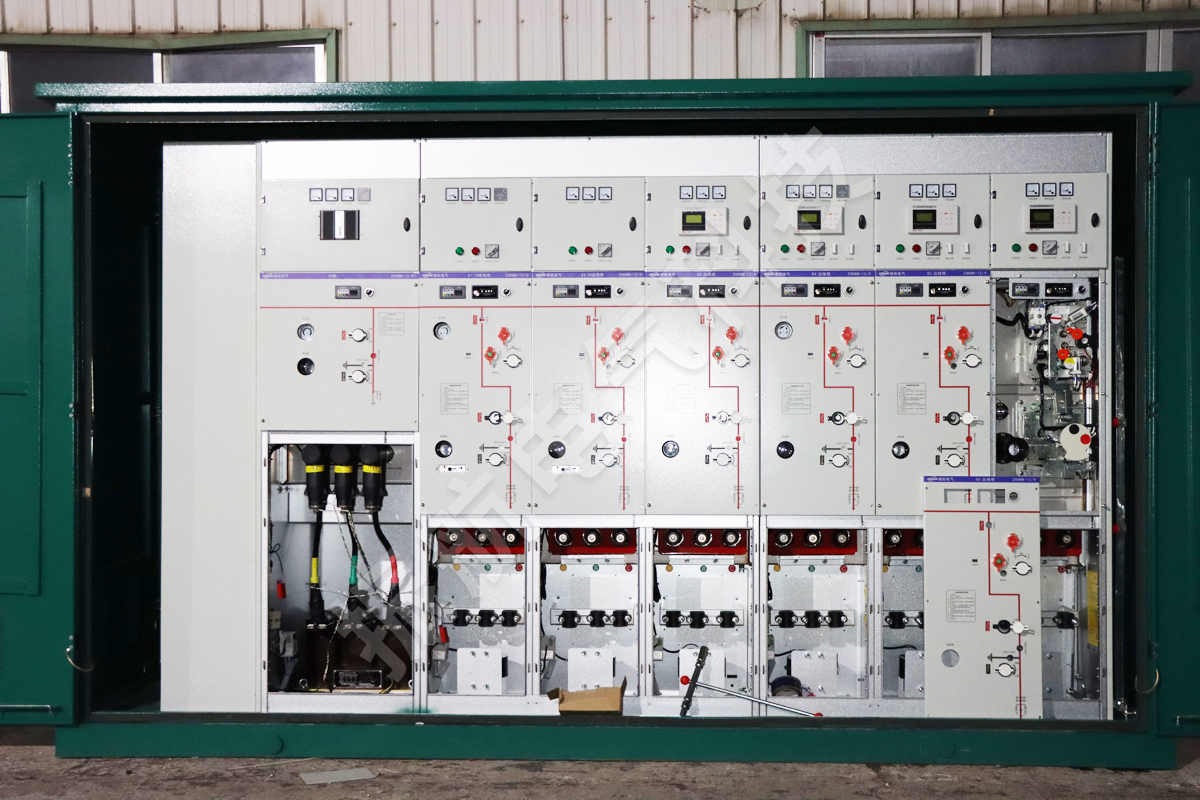

一二次融合环网箱所采用的开关单元为我司生产的HBC-12系列全密封、全绝缘环网开关设备，该开关具有模块化、无限制自由扩展、结构紧凑、体积小、免维护等优点。各功能单元及功能说明

C单元:负荷开关单元，主要应用于12kV、24kV 配电网电缆进出线连接、分支、分断和控制等;

F单元:负荷开关+熔断器组合电器单元，应用于12kV、 24kV配电网容量在1250kVA及以下的终端配电变压器的控制和保护。

V单元:真空断路器单元，不仅可用于12kV、 24kV配电网电缆线路的进出线连接、分支、分段、控制和保护等，也可应用于较大容量配电变压器的控制和保护。

该单元配置微机型继电保护装置，可实现过流保护等功能。

D单元:不带开关的电缆进线柜，用于进出线电缆的连接，进出线电缆与母线直接连接。

SV单元:母联柜，用于分段母线之间的联络。

M单元:计量柜，用于电能计量用，可与其他任何一-种柜体方便的结合在-起。

PT单元:电压互感器柜，用于安装PT、 自动化终端装置及后备电源等。

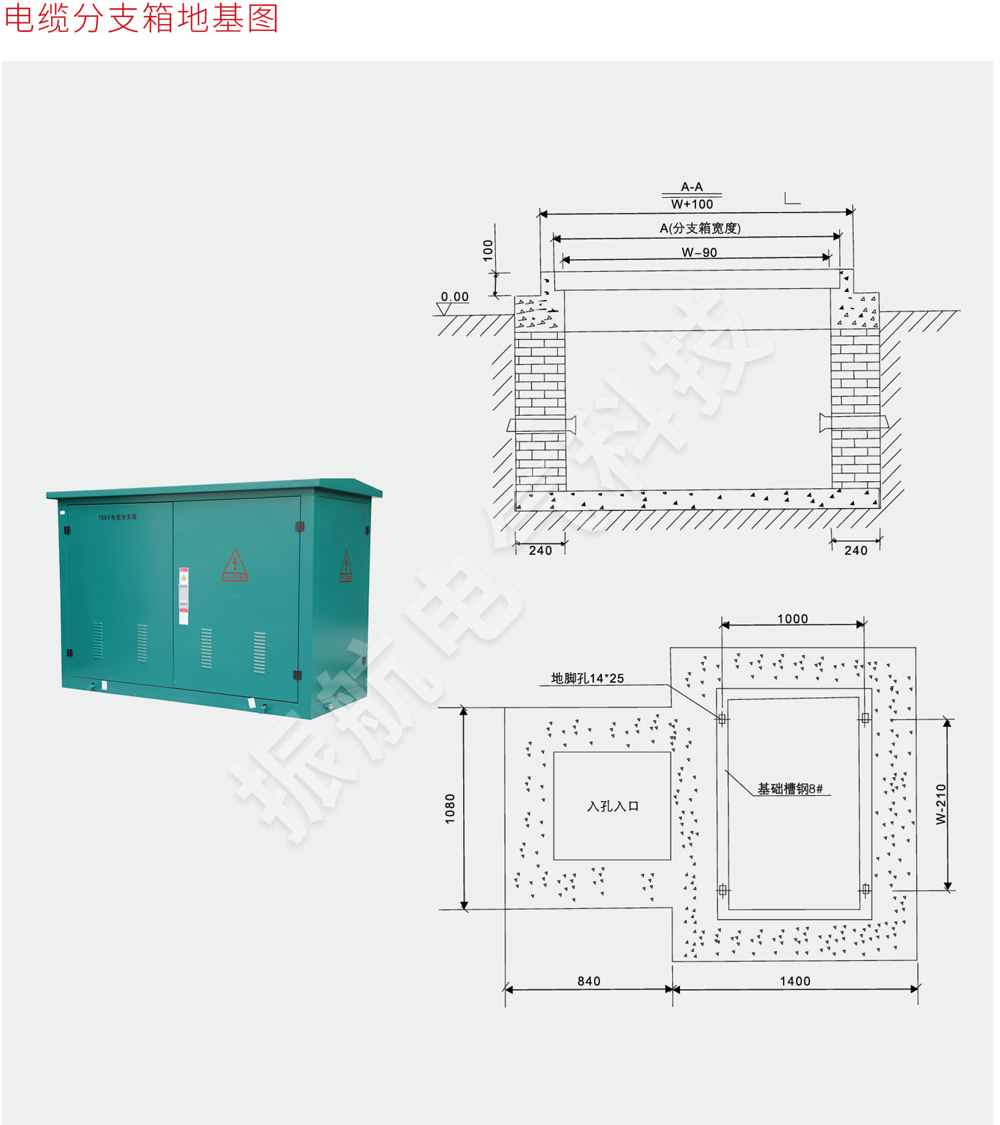

安装及尺寸
